Realisierte 26er Drehorgel Notenband- und MIDI-Steuerung

Manfreds 26er und kein Ende....die MIDI-Steuerung:

Die Notenbandorgel ist soweit fertig. Um den Schwung des Erfolgs auszunutzen, machte sich Manfred gleich über die MIDI-Steuerung her.

Die Lösung:

Über den Ventilkasten wird eine zweite Ebene eingezogen. Darauf ist vereinfacht gesagt, ein Rohr-T-Stück pro Ton eingebaut. Hier ist es eine Leiste mit Durchgangs- und Querbohrung. Der vorhandene Schlauch von Steuerleiste zum Ventilkasten wird unterbrochen und in das T-Stück eingefügt.

Das offene Ende verschließt ein Elektroventil. In diesem Fall hat er je ein KFZ-Relais verwendet. Am Anker ist ein Dichtgummi aufgebracht, das in Ruhestellung ein Entweichen der Luft verhindert = kein Ton der Pfeife.

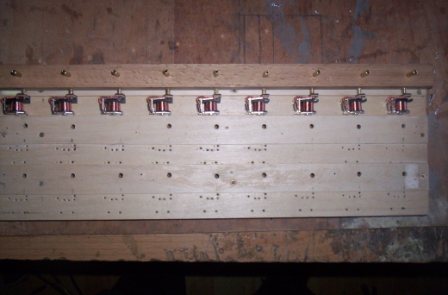

           Einige der 26 Relais sind bereits montiert

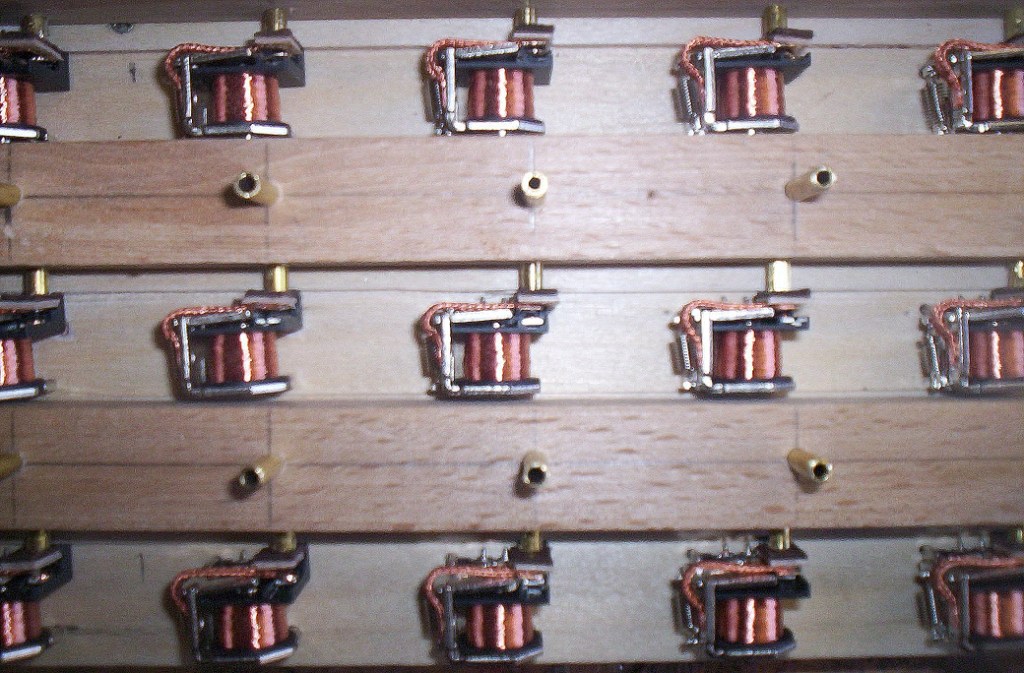

Inzwischen sind alle Relais und weitere Details zu erkennen:

alle Elektroventile (umgebaute Relais) auf einer Grundplatte und die Anschlussröhrchen, sowie deren Abzweigung, die jeweils ein  Relais verschließt.

Detail:

Der Anker des Relais verschließt das Blasloch, gleichbedeutend: Notenband verschließt das entsprechende Loch an der Steuerleiste. Es kann jetzt alternativ Notenband oder MIDI verwendet werden!

Dieser Zweig entspricht der Bohrung in der Lochleiste der Notenbandsteuerung. Bei Anlegen einer Spannung wird die Abzweigung geöffnet und die Steuerluft kann entweichen. Derweil sind die Löcher für die Notenbandsteuerung über ein zum Beispiel eingelegtes Notenband geschlossen. Das Band ist so positioniert, dass alle Löcher der Steuerleiste bedeckt sind. Selbstverständlich ist beim Kurbeln die Kupplung zum Notenbandtransport geöffnet. Oder aber man klebt ein Tesastreifen über die Löcher und lässt das Band zur Show mitlaufen.

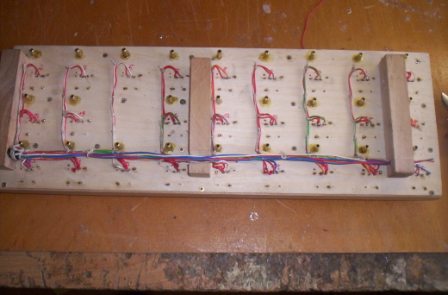

Dreht man die Platte um, dann ist die Verdrahtung zu erkennen. Auch die Anschlussröhrchen zum Ventilkasten sind zu sehen. Davon gibt es 26 Stück.

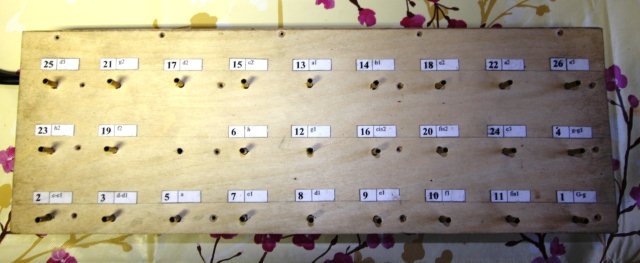

Die Anschlussröhrchen, sowie die Beschriftung sind bereits zu erkennen.

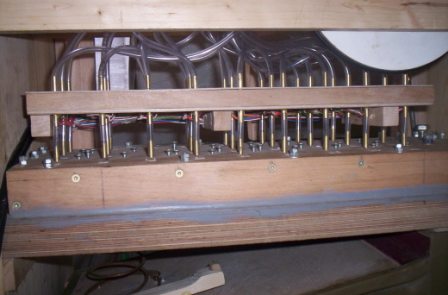

Hier ist Manfred der MIDI-Steuerung schon sehr nahe. Die zusätzliche Ventilplatte ist eingebaut:

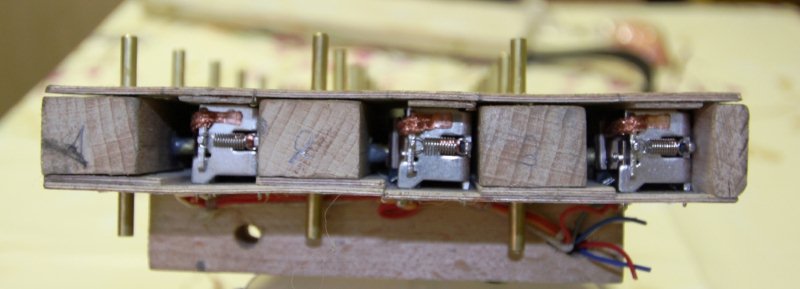

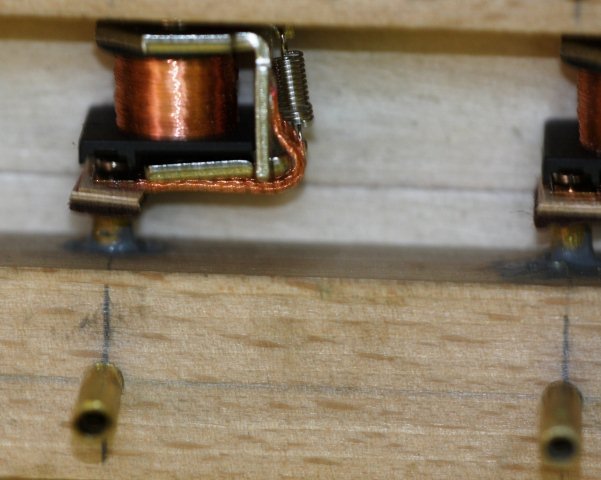

Die Ventilplatte von der Seite aus gesehen. Unten, die Anschlussröhrchen, die zum Ventilkasten und oben die Röhrchen, die zur Steuerleiste führen. Ganz simpel, aber sehr effektiv ausgeführt...

Ihm fehlt jetzt noch die Treiberplatte und der Controller, sowie eine Spannungsversorgung (Akku).

Oktober 2011

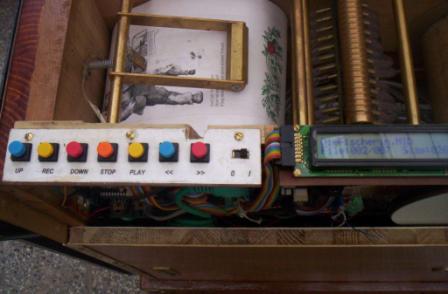

Nachdem die Steuerluft über Relais beeinflusst werden kann, folgt der Einbau von Controller und Treiberplatte. Dazu gehört auch ein Bedienfeld und eine LCD-Anzeige. Man möchte ja sehen, welches Lied gerade ausgewählt ist.

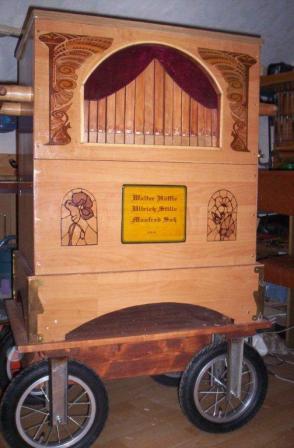

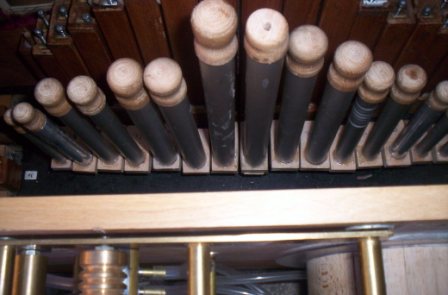

Außerdem macht mich Manfred darauf aufmerksam, dass er seine Orgel mit Zauberflöten (Piccolos) erweitert hat. Hier ist ein Blick in seine Drehorgel:

Februar 2012

Manfred schickte mir noch folgende Bilder:

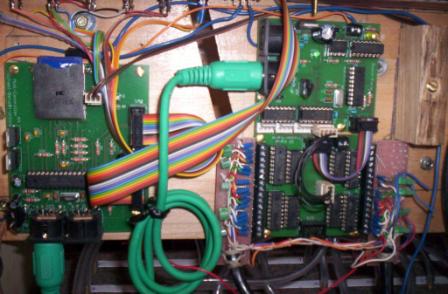

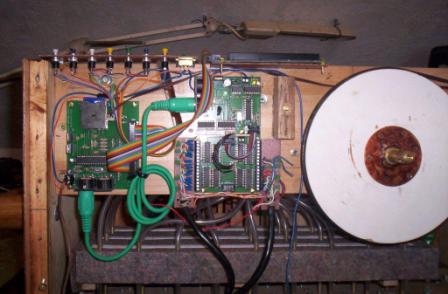

Deutlich ist im rechten Bild die Controllerplatte mit eingelegter SD-Card und die über das grüne Kabel verbundene Treiberplatte zu sehen.

Fortsetzung folgt...
