Änderungen

Eine Änderung in den vorhandenen Maßen ist zu komplex für ein Wochenendprojekt. Eine Dokumentation, d.h. Berechnungen, Zeichnungen, Text und Recherchen ist erforderlich, um das Vorhaben nicht ausufern zu lassen.

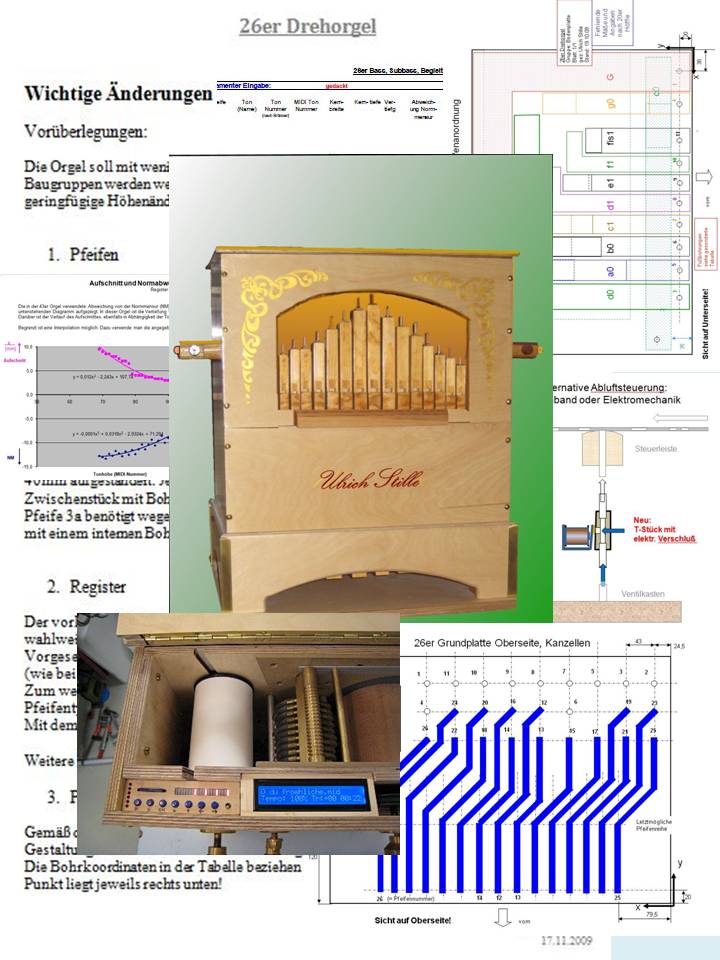

Alle Änderungen sind zu Papier bzw. in eine PDF-Datei (zur Zeit 33 Seiten) gebracht. Sie ist für Interessierte zu erhalten. Man benötigt für die belassenen Bauteile unbedingt die 20er Höffle-Unterlagen!

Dezember 2011:

Die Frage ist aufgetaucht, welche Notenrollenbreite verwendet werden soll. Im Original ist die Breite von 110mm vorgesehen worden. Leider gehen Bandbreiten und Dispositionen bei Orgeln mit mehr als 20 Tönen weiter auseinander. Im Drehorgelbau ist dummerweise nichts genormt.

Dagegen hilft eigentlich nur MIDI. Hier erübrigt sich die Frage.

In dem Fall, dass die Bandbreite 110mm beibehalten werden soll, sind jetzt 2 Varianten bekannt:

1. Die Steuerleiste bleibt so, wie sie geplant ist.

2. Es wird ein Abluftloch mit dem Stichmaß 3,86mm (üblich) noch vor dem Loch 1 der 20er gebohrt und die fehlenden 5 Löcher im Anschluss nach der ursprünglichen Bohrung Nr 20. Somit ändert sich in der Höfflezeichnung für die Steuerleiste das Maß 15,25 in 11,39 (11,4). Die Rillenrolle bitte mit ändern.

Bei der Bestellung von Notenrollen bitte diese Bedingung beachten.

Eine Änderung auf 130mm kann man in dem Beitrag: Josefs MIDI erkennen
