Gehäuse
GB: Please,
don't hesitate to ask me...
NL:
Asjeblief, aarzel niet te vragen...
F: Si vous avez une question, n'hésitez pas à me contacter...

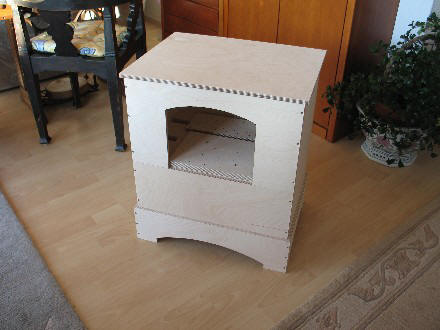

Das Foto zeigt das Gehäuse. Die
Wände habe ich mir im Baumarkt zuschneiden lassen.Die Platte unter dem Fenster ist für den eventuellen Service bestimmt. Sie bleibt normalerweise verschraubt.
Tragegriffe fehlen noch.

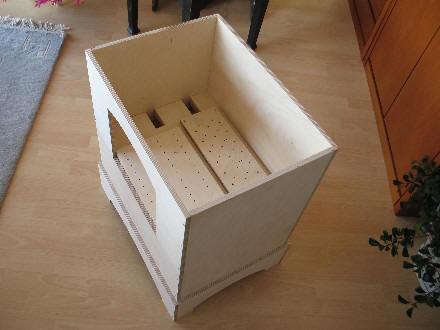

Ein Blick in die zukünftige Orgel. Die Ebene, die Du siehst, schließt etwa mit dem Fenster ab. Darunter befindet sich das Balgensystem.
Durch die beiden rechteckigen Aussparungen werden sich Pleuelstangen bewegen, die durch die Kurbelbewegung des Orgelspielers zwei Blasebälge antreiben.

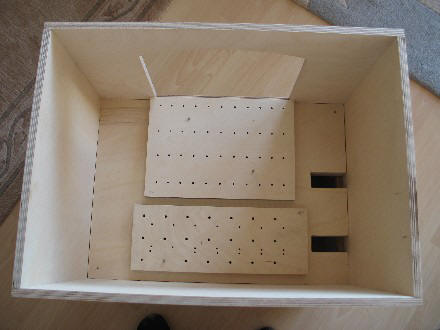

Außerdem siehst Du eine Platte hinter der großen Öffnung. Es ist die Pfeifenplatte. Hier wird ein Großteil der Pfeifen montiert. Die Basspfeifen befinden sich unter dem Balgenraum.
Die Pfeifen eines Registers sind quer vor dem Fenster aufgereiht. Es ergeben sich also 4 Reihen = 4 Register. Zukünftige Schieber gestatten von der Seite her ein Zu- und Abschalten der Register.
Weiterhin sieht man eine "Ventilplatte". Von einem Steuerungssystem, über welches ein Melodielochband läuft, werden die Ventile angesprochen. Sie geben je einen Luftkanal zu den entsprechenden Pfeifen frei.
