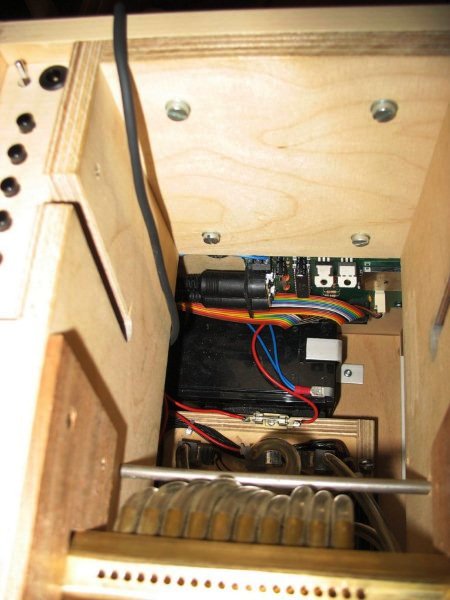

Ich konnte mich inzwischen selbst überzeugen, denn Michael hatte den hier beschriebenen Selbstbau-Controller komplett mit LCD und Bedienfeld in die Höffleorgel eingebaut. Unter der Wickelmechanik ist die (vorerst noch "j-omega") Treiberplatte montiert.

Die Ventilbetätigung ist so gestaltet, wie sie unter der Überlegung "Ab- oder Hauptluft verwenden?" zu sehen ist. Als Energievorrat ist ein kleiner Motorradakku eingebaut.

Aber der besondere Clou ist die Verwirklichung von:

         -   Musikgeschwindigkeit abhängig von der Kurbelbewegung
         -   alternativ feste Taktgeschwindigkeit bei in Grenzen variabler Kurbelumdrehung
         -   autom. Start/Stopp beim Anhalten und Wiederanlauf der Kurbel
         -   Tempo über Tasten veränderbar
         -   Einstellung bzw. Parameter auf LCD sichtbar, Klartext des Musiktitels

Voraussetzung ist die Erfassung der Drehgeschwindigkeit. In diesem Fall hat er 2 Magnete zum Schalten des Reedkontaktes gewählt. Dafür musste er das Feature der möglichen Fernbedienung opfern.

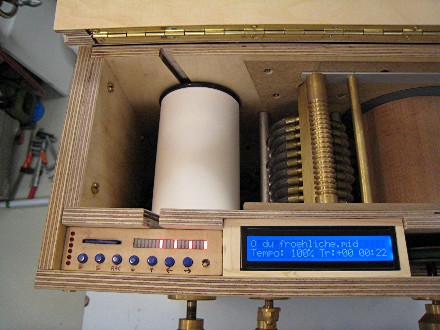

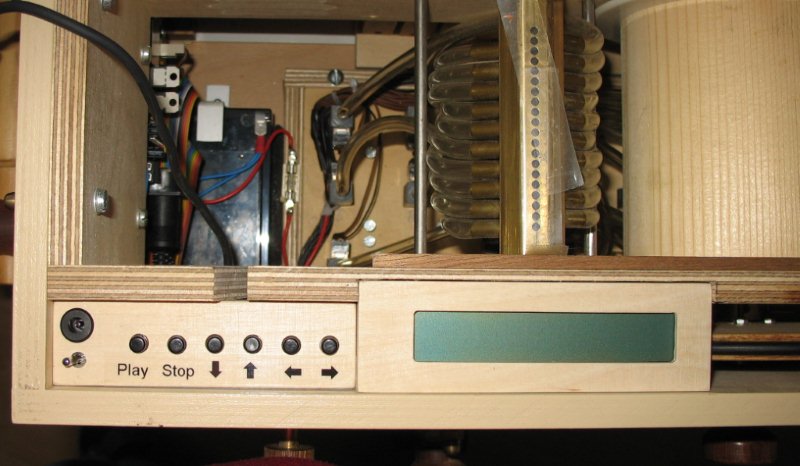

Geschickt hat er die Anzeige und das Bedienfeld in die Höffleorgel integriert.

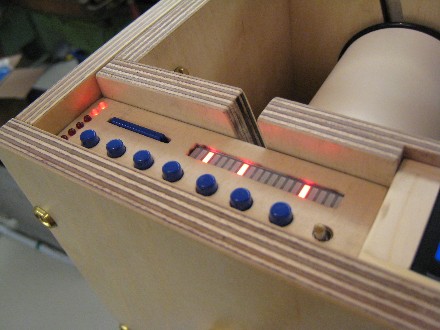

Als zusätzliche Information ist eine LED-Reihe über den Tasten angeordnet. Sie zeigt die Momentane Betätigung des Ventils, bzw des Tones an. Sehr interessant, wenn man die Funktion der Orgel oder der Pfeifen testen möchte.

Ganz links leuchten Dioden, die Auskunft über das gezogene Register geben.

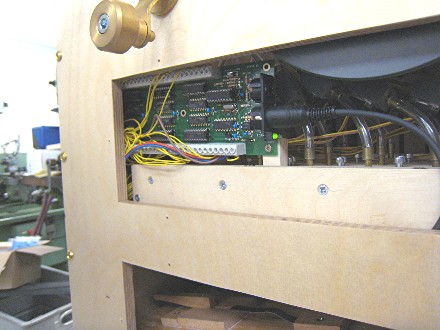

Die Treiberplatte ist von der Rückseite her zugänglich.

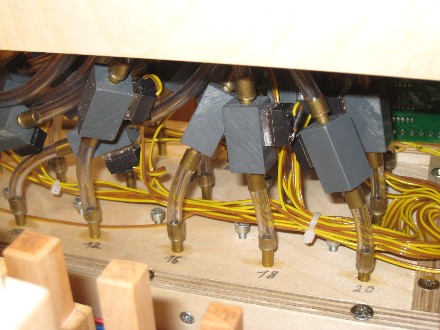

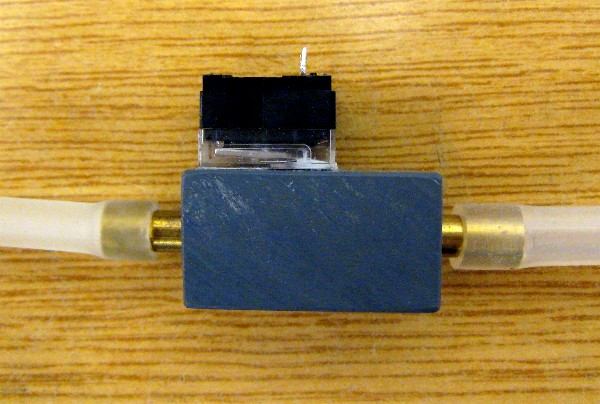

Auf ein Kunststoffteil ist ein modifiziertes Relais montiert. Der Anker verschließt über eine elastische Scheibe das Steuerloch. Für jede Tonhöhe ist solche Anordnung nötig.

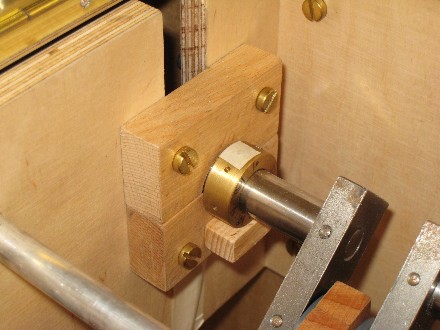

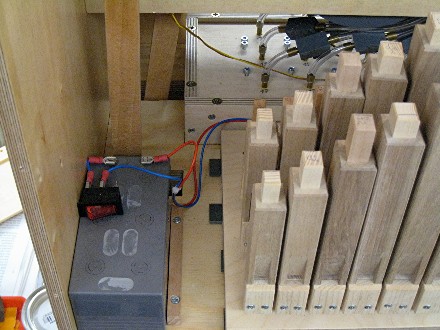

Auch die Energie muss untergebracht sein. Auf der Kurbelachse ist ein Ring montiert, der die Magnete beinhaltet. Darunter befindet sich der Reedschalter.



08.02.2010

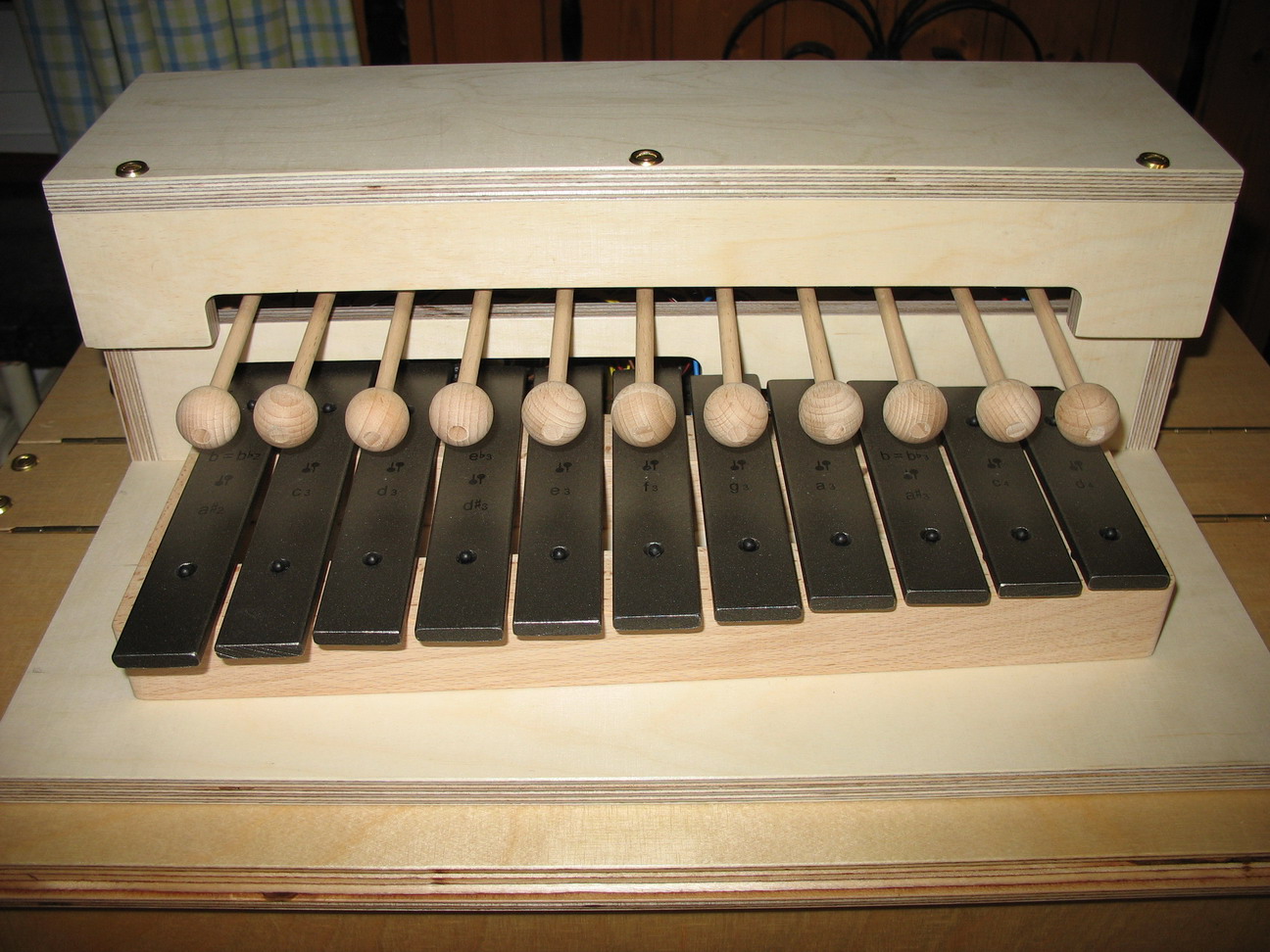

Und hier Michaels Beweis für eine gelungene Erweiterung der 20er mit einem Glockenspiel, unter Verwendung unserer Controller und Treiberplatten:



Dazu gibt es auch ein Video:

 Video Glockenspiel



01.03.2011

Michael hat eine weitere 20er mit einer MIDI-Steuerung versehen:

Das Bedienfeld



Einbau Controller

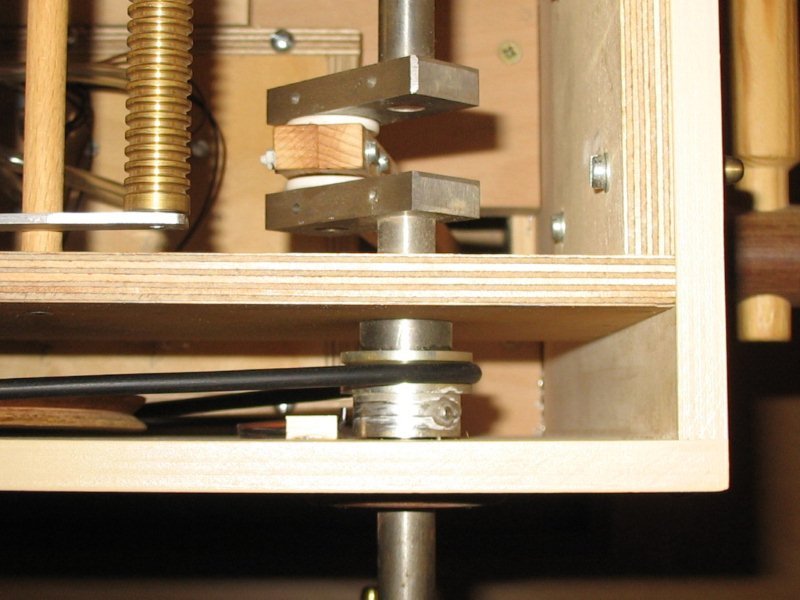

Impulsgeber für drehzahlabhängige Musikgeschwindigkeit



Oktober 2012

Auch Klaus hat sich zusätzlich eine 20er Drehorgel mit ausschließlicher MIDI-Steuerung gebaut. Dadurch ist der aufwändige Wickel entfallen. In dessen Raum konnte er die Steuerung und noch einige Fächer für nützliche Utensilien einbauen. Hier sind einige Bilder als Einbaubeispiel:
