Steuerkasten |
|
|
|
|
|

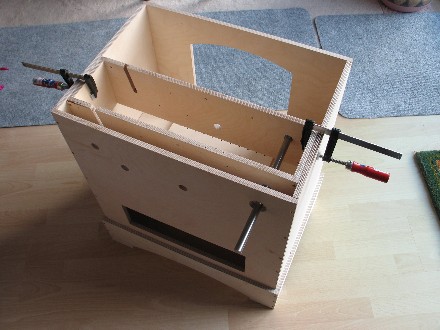

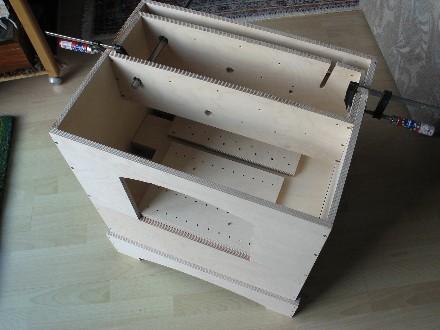

Ein "Steuerkasten" enthält zunächst ein auf einer Rolle aufgewickeltes Melodien-(Loch-)Band; wie ein etwa 11 cm breites Farbband.
Bei Kurbeldrehungen wird das Band auf eine Leerrolle gezogen. Etwa in der Mitte befindet sich später quer zum Band eine Leiste mit 20 Löcher (Steuerleiste), im Abstand zu den Notenlinien auf dem Melodieband.
Gelangt ein Loch des Bandes über ein entsprechendes Loch der Leiste, so wird das oben schon beschriebene Ventil angesteuert – die Pfeife gibt einen Ton ab!
Zu diesem System gehört auch eine Rückspulmöglichkeit und einige andere technische Notwendigkeiten.
|
|

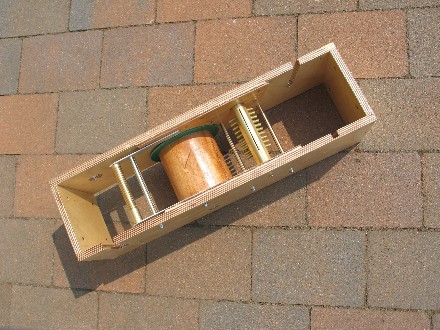

Nach Anfertigung einiger Stege, Drehteile und Buchsen ist der Steuerkasten zum Einbau bereit. Selbstverständlich hat er auch noch eine Oberflächenbehandlung erfahren – mehrlagig farbloser Lack |
