Ventilkasten
GB:     Please, don't hesitate to ask me...
NL:      Asjeblief, aarzel niet te vragen...
F:  Si vous avez une question, n'hésitez pas à me contacter...

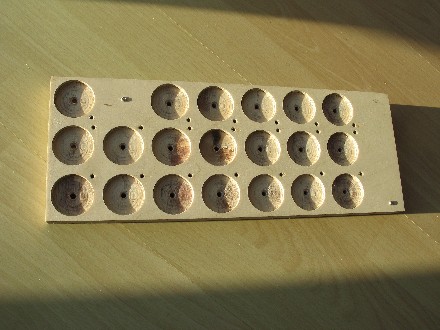

Hier sieht man die Unterseite der Ventilplatte im Rohbau.

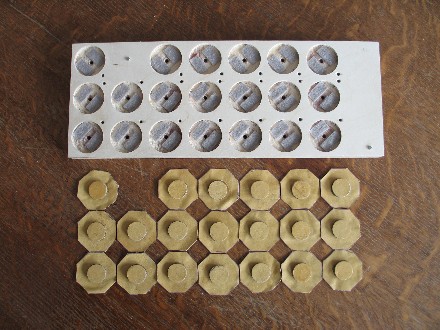

Die Ventilplatte wird montiert. Die Ventilmembranen aus Leder sind zentrisch mit einem Bleiplättchen, einer Filzscheibe und obendrauf mit einer Lederscheibe versehen. Die Membran wird über die großen Bohrungen geklebt.

Die geklebten Membranen hängen dann leicht nachunten. Die kleine Lederscheibe liegt endgültig auf einem Ventilsitz auf.

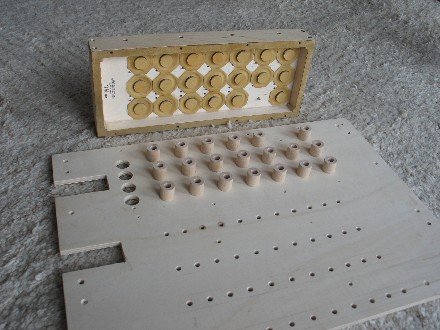

Auf dem Foto erkennt man den fertigen Ventilkasten vor dem Aufsetzen auf den oberen Teil der Grundplatte.

Hebt sich das Ventil, strömt die Luft durch die Bohrungen zu den Pfeifen.

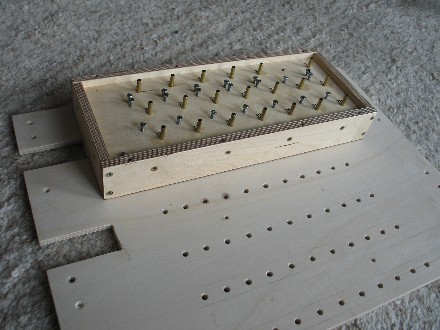

Der Ventilkasten ist auf seiner Montageposition.

Man sieht die Anschlussröhrchen für die Schläuche, die zur Steuerleiste gehen werden. Mit Hilfe der Schrauben wird die Ansprechgeschwindigkeit der Ventile reguliert.

Die Ventile sind vorgesteuert (Abluftsystem).
