Lehrgeld: SD-Kartenleser von Controllerplatte getrennt

Mancher Selbstbauer möchte den Kartenleser, der sich standardmäßig auf der Controllerplatte befindet, über ein Kabel an einer anderen Stelle in der Orgel platzieren.

Doch manchmal kommt es vor, dass auf der LCD-Anzeige die Meldung erscheint, die Karte sei nicht zu lesen. Es reicht also nicht nur den Kartenleser auszulöten und mit einem Kabel zu versehen.  Abhilfe schafft hier, das Widerstandsnetzwerk (auf der Controllerplatte vor dem Kartenleser) mit auf die Kartenleserseite zu bringen.

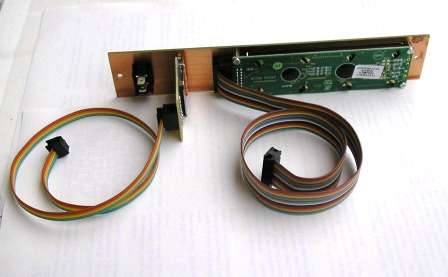

Ein schönes Beispiel ist hier zu sehen:

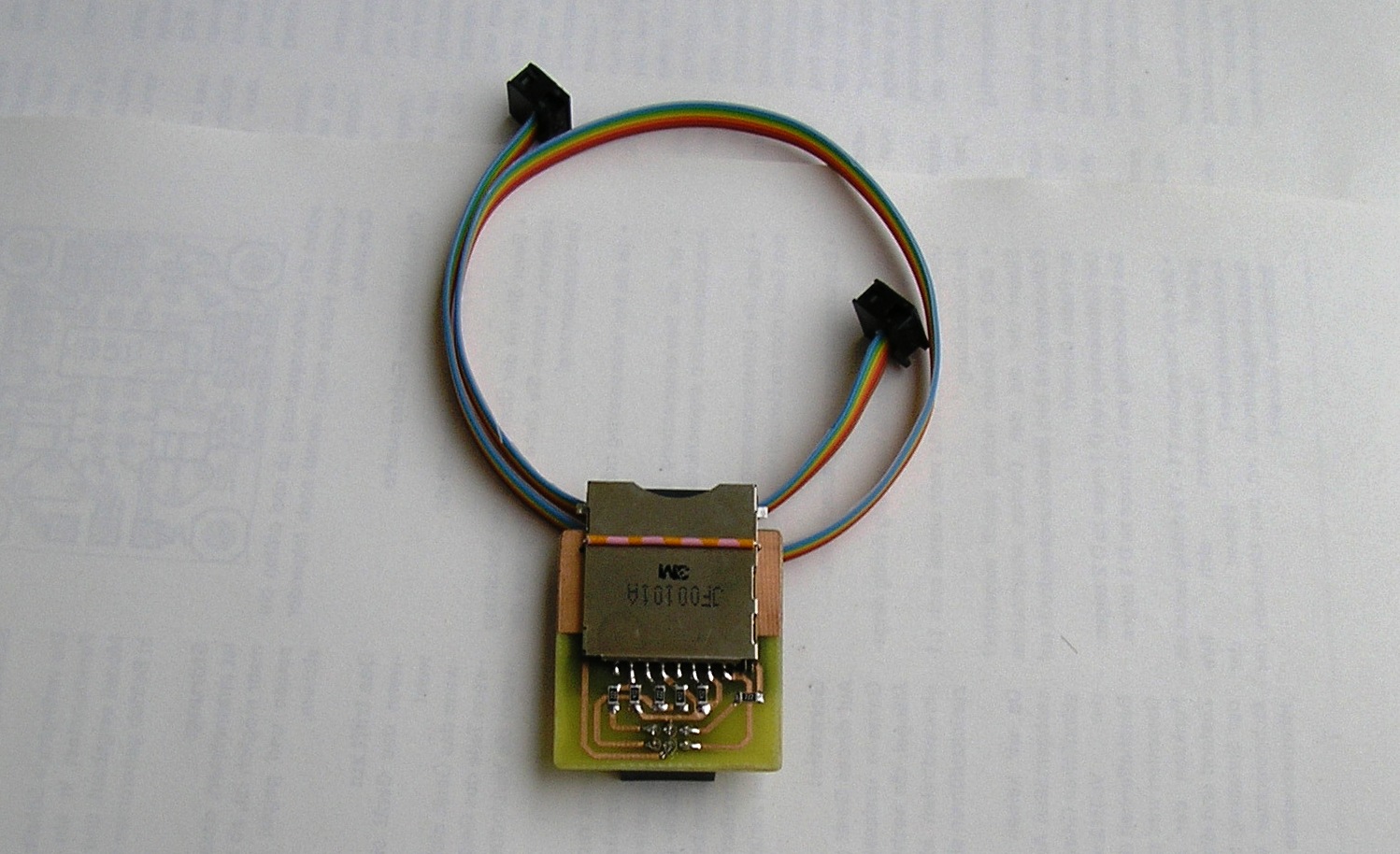

Josef (26er Selbstbau ) hat eine kleine Leiterplatte angefertigt und das Widerstandsnetzwerk sogar in SMD-Technik verwirklicht.

Kartenleser benötigen in der Nähe der SD-Kartenkontaktsellen ein Widerstandsnetzwerk!
