Hier eine Mail, die mich erreichte:

Hallo Ulrich ,

am Wochenende habe ich den Blasebalg fertig gestellt .
Anbei einige Bilder.

Musste feststellen das der rechte Schöpfer bei der Aufwärtsbewegung nicht 100% pumpt.
Habe daraufhin am Magazindeckel eine Revisionsöffnung eingebaut und konnte den rechten Schöpfer
nochmals lösen. Habe eine Dichtung zwischen Magazinboden und Deckel Schöpfer (Lederstück) eingelegt und somit
das Problem gelöst. Wollte die zwei Teile nicht miteinander verleimen .

Da ich keine Bettfedern organisieren konnte habe ich mir die im Bild zusehende Konstruktion ausgedacht. Funktioniert mit den
Zugfedern sehr gut und bei bedarf kann ich diese noch verstärke.

Gruß Axel



Auf den Bildern kann man deutlich erkenne, was Axel gemacht hat:

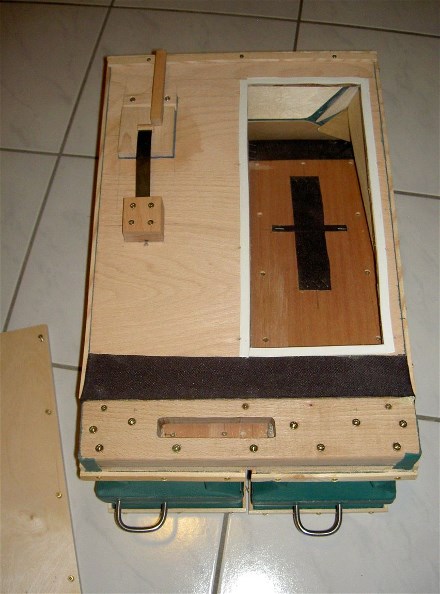

In den Magazindeckel hat er ein rechteckiges Fenster geschnitten. Somit kann er mindestens auf die oberen Ventile des Schöpfers schauen und deren Wirksamkeit nach dem Bekleben des Balges beurteilen.

Er legte ein Dichtungsband unter den neu geschaffenen Revisionsdeckel und die Sache wurde wieder verschraubt.

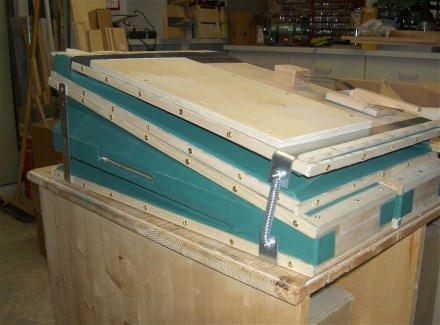

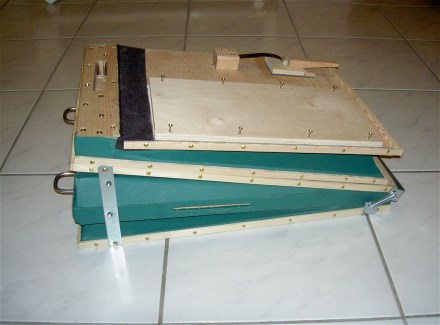

Weiterhin hat er einen Bügel über das Ende des Magazinbalgdeckels montiert und daran Zugfedern angebracht. Sie sollen die Druckfeder zwischen der Grundplatte und dem Magazindeckel (Pos 2.28) ersetzen.

Der Vorteil ist in einer von der Drehorgel unabhängigen Voreinstellung zu sehen.
