Montage der Pfeifenbasis

Klaus hat mir einige Bilder geschickt, die er während der Montage in seiner Werkstatt gemacht hat.

Kanzellenbrett und Pfeifenstock sind gemäß Zeichnung angefertigt. Eine konzentrierte Arbeit ist es schon, nach vorgegebenen Koordinaten und diversen Lochdurchmessern den Halt für vorläufig 116 Pfeifen im Pfeifenstock fehlerfrei zu fertigen.

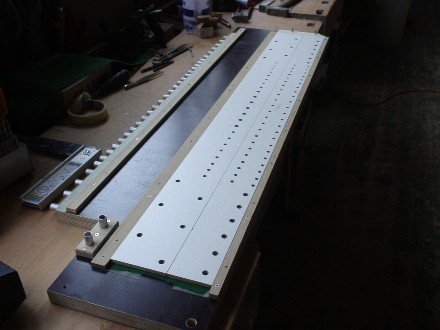

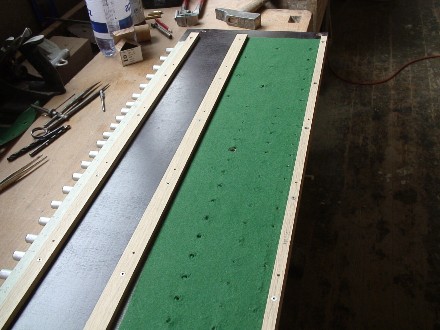

Zwischen Kanzellenbrett und Pfeifenstock müssen nun die Registerschleifen eingepaßt werden. Die Dämme sind parallel angeschraubt und danach werden die Schleife leichtgängig eingefügt. Als Dichtmittel fungiert ein Filz bzw. Lingelind.

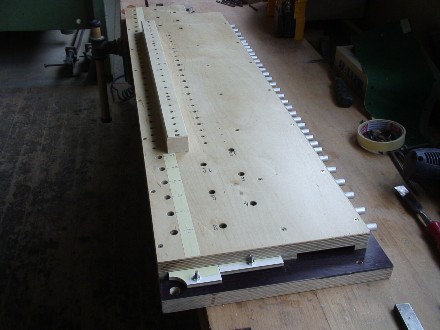

Im folgenden Bild kann man die gesamte Pfeifenbasis erkennen. Zur besseren Orientierung erhalten die Fußlöcher je eine Bezeichnung mit Schlagzahlen.
