Steuerung: Controller - das Bindeglied zwischen Melodienvorrat, Mensch und Maschine


Als Datenträger hält man eine SD-Karte in der Hand, wie man sie aus dem digitalen Fotoapparat kennt. Darauf sind Melodien für die Drehorgel gespeichert. Diese Dateien lassen sich vergleichbar mit einem Foto, auf dem PC kopieren, bearbeiten, speichern, einfügen und löschen.

In der Drehorgel ist ein entsprechender Kartenschlitz, der die Verbindung zu dem eingebauten Controller herstellt. Ebenso steht sichtbar ein Bedienfeld mit einigen Tasten und eine Anzeige mit dem Controller in Verbindung. Er verwaltet somit alle Befehle von der Tastatur ausgehend, zeigt die Reaktionen auf dem Display an und verwendet die Daten von der Speicherkarte.

Bei richtiger Programmierung kann auf dem Anzeigefeld neben einiger Informationen, wie Liednummer, Titel, Dauer auch der laufende Singtext angezeigt werden. So ganz nebenher kann ich auch die Orgel mit einer drahtlosen Fernbedienung steuern.

Weiterhin gibt sie im Spielfall Befehle an die nachfolgende Treiberplatte (Converter) weiter.

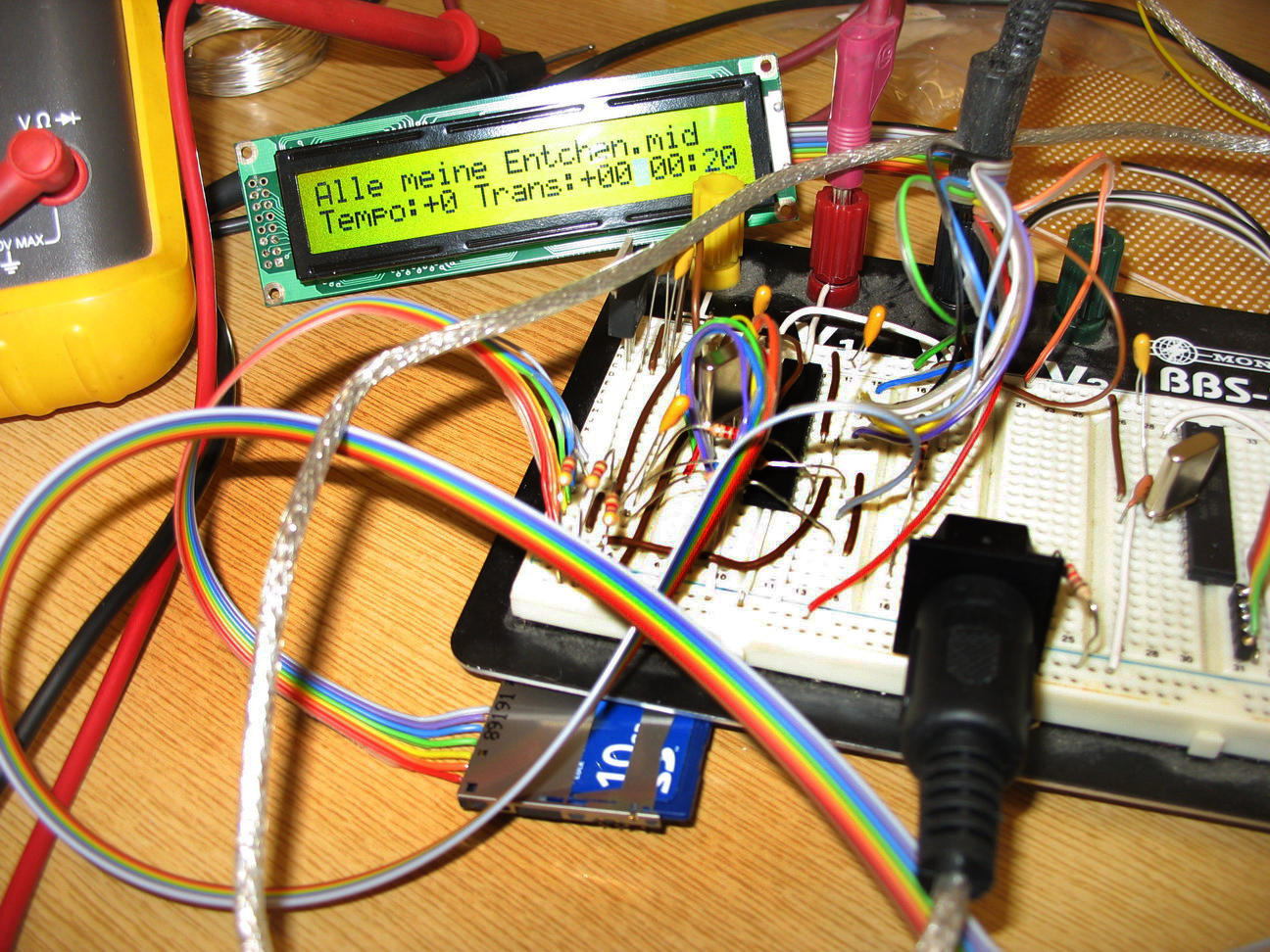

(nebenstehendes Bild: sdmidicontroller)



    01.02.09
 Das Team hat sich entschlossen, für den Eigenbedarf einige MIDI-Controller aufzulegen.

Interessierte können sich dem Vorhaben anschließen. Durch eine kleineren Serie werden die Kosten reduziert. Wir denken an ein Selbstbaukit. Nach heutigem Stand beinhaltet dieser Bausatz:
  • Leiterplatte (2-seitig Leiterbahnen, Lötstopplack, Beschriftungsdruck)
  • SD-Kartenleser (ggf. separater Einbau möglich)
  • programmiertes Controll-IC mit Sockel
  • alle nötigen Bauelemente (Drahtbauelemente)
  • LCD mit Hintergrundbeleuchtung
  • Flachbandkabel zum Anschluß von LCD und Tasten
  • DIN-Buchen (MIDI-In/-Out)
  • In Untersuchung:
    Es wird angestrebt, dass zukünftig eine Geschwindigkeitsbeeinflussung in Abhängigkeit der Kurbelbewegung möglich ist. Vielleicht gelingt es auch noch, bei einer Unterbrechung der Kurbelumdrehung, das Musikstück intern zu stoppen. Der Start erfolgt bei erneuter Bewegung per Knopfdruck.
Nicht enthalten sind 7 nötige Taster und ggf. benötigter Hauptschalter. Wir gehen davon aus, dass die Ausführung der Taster eine Geschmacksfrage ist, bzw. dem Einbauort angepaßt wird.
Der Selbstbauer sollte die Bauelemente kennen und das Handlötverfahren beherrschen. Gegen einen kleinen Aufwand sind wir bereit, die Lötarbeit und die damit verbundene Ausprobe zu übernehmen.
Nach der jetzigen Schätzung wird für den oben beschriebenen Bausatz mit etwa 70...80 Euro zu rechnen sein. Die ersten Bausätze sind etwa Anfang März 09 zu haben. Wer Interesse hat der möge sich an die Adressen im Impressum melden.






    Ende 02.09

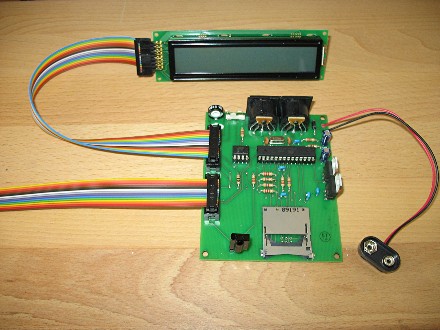

                              Die endgültige Fassung

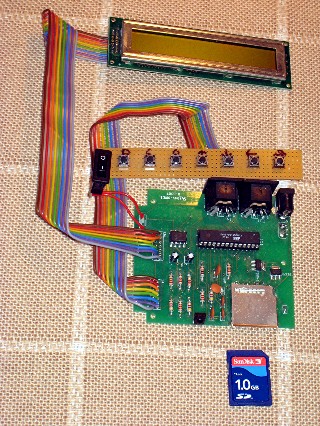

Inzwischen sind die ersten Leiterplatten endgültig bestückt und ausprobiert. Vorteilhaft sind die lösbaren Kontaktierungen an den Enden der Flachbandleitungen. Sie werden den Einbau und die Verlegung erheblich erleichtern. Außerdem ist noch die Möglichkeit einer Fernsteuerung über eine Universal-(TV)-Fernbedienung gegeben.

Wenn man auf die Fernsteuerung verzichtet, kann man eine drehzahlabhängige Musikgeschwindigkeit anwenden!



Ende 05.09

Wer einen gelungenen Einbau durch Michael in einer 20er-Drehorgel sehen möchte, der klicke diesen Button: MIDI-Einbau
