Windlade: Fertigstellung

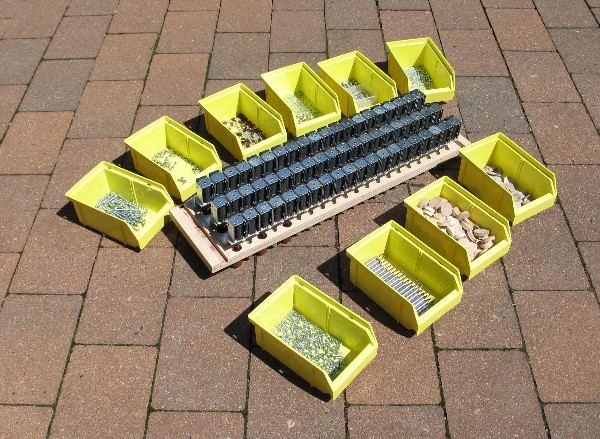

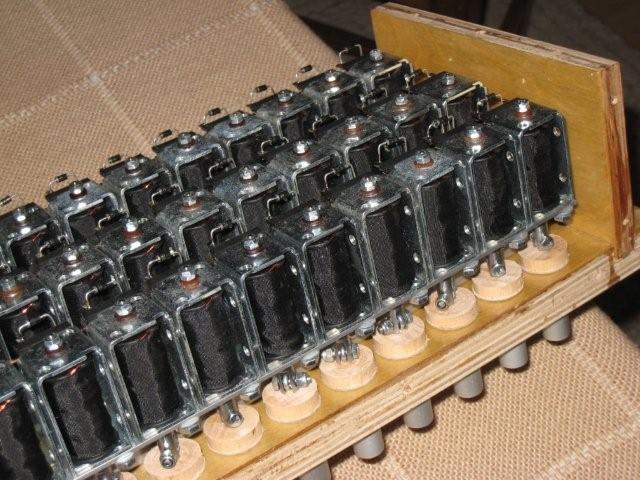

Die Windlade ist zu komplex, um sie nach ein paar Handskizzen zu fertigen. Die Gehäusedimensionen mussten in die Gesamtanordnung abgestimmt werden. Daher ergaben sich 3 Reihen á 20 Solenoide. Damit sind 4 Stück für spätere Erweiterungen mit eingeplant. Außerdem gestattet sie den Einbau von Elektromagneten verschiedener Hersteller und Aussehen.

Die Lade wird aus dem Balgensystem über 2 Zuführschläuche mit Wind versorgt. Gemäß der benötigten Luftmenge sind unterschiedliche Rohrdurchmesser für die jeweiligen Pfeifen vorgesehen. Die elektrischen Anschlüsse sind abgedichtet nach außen geführt. Zur besseren Beobachtung wird die Windlade mit einer Makrolonscheibe von oben abgedichtet.
