Windlade + Steuerbox: Zusammenspiel

Alles ist bereit:

Die Unterlagen sind auf den richtigen Stand gebracht worden und korrespondieren mit Steuerbox und Windlade.

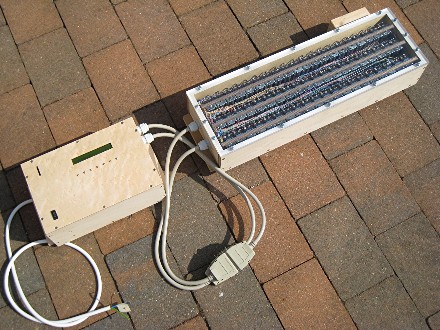

Die beiden Module sind jede für sich auf dem Basteltisch auf Herz und Nieren geprüft worden. Jetzt soll das Zusammenspiel unter fast Betriebsbedingungen getestet werden.

Voraussetzung ist eine gute Abdichtung der Seitenwände der Windlade. Da der Deckel voraussichtlich mehrmals geöffnet werden muss, habe ich vorsorglich Gewindebuchsen ("Rampa-Muffen") für die Befestigung gewählt.

Ein Seitenkanalverdichter lieferte mir den gewünschten Systemdruck. Ein Regulativ sorgte für einen konstanten Druck im folgenden Testbetrieb. Die Drehzahl des Verdichters konnte bequem über ein Frequenzumrichter eingestellt werden. Diese Kombination erlaubte mir auch die Grenzen auszutesten.

Es war schon spannend zu sehen, wie eine Testnotenreihe, oder eine Melodie die Ventile in Bewegung setzt. Ebenso kann ich direkt über den PC die Ventile ansprechen. Die Luft zischte wie gewünscht aus den Anschlussrohren. Schwer vorstellbar, dass sich dahinter ein System versteckt, welches über die Pfeifen eine gefällige Musik ertönen lässt.

Die zukünftig benötigte Luftmenge ist noch nicht abzuschätzen. Die Luft gelangt jetzt sofort ins Freie und braucht nicht den Stimmschlitz der Pfeife passieren. Mal sehen, in wieweit sich die errechnete von der praktischen Menge unterscheidet.

Ende 07.2009

Inzwischen hat die Steuerbox mit Windlade ihre Ausprobe und mehrere Dauerläufe erfolgreich hinter sich gebracht. An dieser Baugruppe werde ich nichts mehr ändern.
