Balgensystem: Zwischenlösung Gebläse

"...Schön wäre es, wenn die Orgel soweit spielbereit ist, dass man ein Gebläse verwenden könnte. Messungen im Betrieb helfen sicher weiter...." schrieb ich Ende November 2008 unter dem Punkt

Originalgebläse für Orgeln würden ein großen Loch in den Finanzplan reißen. Wenn man nicht auf die Fertigstellung des Balgensystems warten möchte, dann muss man sich etwas anderes ausdenken = Selbstbau.

Vorversuche zeigten, dass die Idee mehrere Axialventilatoren oder Ventilatoren aus Dunstabzugshauben mit angepassten Gehäuse zu verwenden nicht wirklich befriedigend waren.

Glücklicherweise lieh mir Teammitglied Michael einen Seitenkanalverdichter. Sogar einen Frequenzumrichter hatte er für die Testphase.

Prinzipieller Aufbau:

Aufbau:

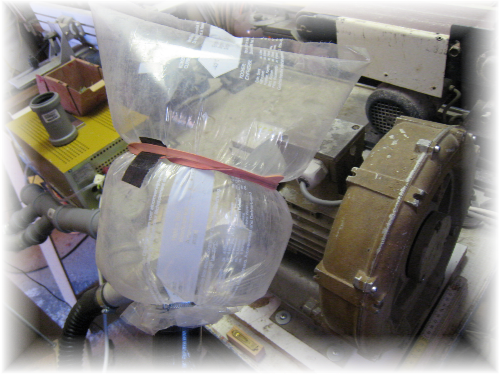

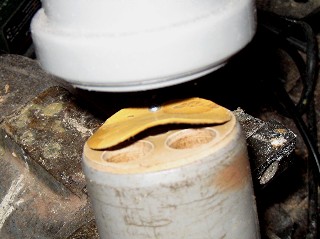

Ich wählte einige 50mm PVC Rohrstücke und baute eine Strecke mit einem Rückschlagventil und einem provisorischen Magazinbalg. Der besteht nur aus einem Plastikbeutel (ca 6l), der mit einem Einkochring statt Balgfeder eingeschnürt ist. Ein Schlauchsystem führt den Wind zur Windlade. Das Manometer zeigt mir das Druckverhalten im Betrieb.

Der Trick liegt in der Anpassung der Drehzahl über den Frequenzumrichter auf den gewünschten Druck.


In der Orgel gibt es mehrere Übergänge von Rohren zu Bögen usw. Alle Nahtstellen sind heute (E. 08.09) in der Ausprobephase gesteckt und nicht speziell gedichtet. Luftverluste gibt es durchaus. Sonst würde der Plastiksack sicher praller gefüllt sein.

Erfahrung:

Die Kombination Verdichter/Frequenzumrichter ist für mich ein idealer Aufbau zum Experimentieren. Alle Teile sind relativ günstig zu kaufen und mit einigem Aufwand auch geräuschminimierbar.

Zum Geräusch ist selbst beim ungeschützten Versuchsaufbau zu sagen, dass der eingeladene Hörer es nicht als störend empfindet. Er ist derart vom Spiel fasziniert, dass sein Gehirn es weggefiltern wird. Ähnlich den objektiv unscharfen Einzelbildern beim Video. Der Gesamteindruck ist aber bei Bewegung zufriedenstellend.

Werte:

Seitenkanalverdichter mit ca 280mm Gehäusedurchmesser; 2900/min; 0,4kW

Frequenzeinstellung auf 15,5Hz bei Manometeranzeige 150mmWs ergibt ca n= 1000/min

Manometerschwankung bei vollem Spiel ca 30mmWS

Geschätzte Atmung des Magazinbalges ca 1..2 Liter

Volumenstrom nach vergleichbaren Seitenkanalunterlagen und Drehzahl ca 27 m³/h

Überdruckventil: Zur Zeit nicht eingebaut, Undichtigkeiten an den Rohrübergängen und Eigenheit des Verdichters machten diesen Aufwand nicht nötig.

Ergebnis:

Um für mich auf ein akzeptables Kostenniveau zu kommen, würde ich diesen Versuchsaufbau mit einem besser angepassten (kleineren) Seitenkanalverdichter übernehmen und die gesamte Luftführung sorgfältig dichten.

Alternativ ist das mechanisch anspruchsvollere Balgensystem zu bauen. Zu überlegen ist, ob man ein Kurbelrad verwendet, dass sich auch über einen Riemen mit einem Elektromotor betreiben lässt.

Allgemein ist für weitere Bau- und Intonationsversuche dieses System gut geeignet.
